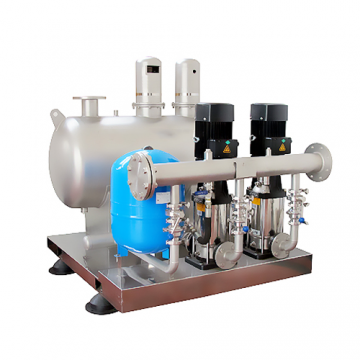

KQPW無負壓供水設備（罐式）
傳統的供水方式離不開蓄水池，蓄水池中的水一般由自來水管網供給，這樣，有壓力的水進入不池后變成了零，造成大量的能源白白浪費。KQPW變頻調速無負壓供水設備，是我公司專業技術人員在氣壓給水設備的基礎上開發一種能直接與自來水管網連接、且對自來水管網不產生任何負作用的成套給水設備。
產品詳情
一、應用場所和范圍：
1. 新建的住宅小區或辦公樓、公寓、寫字樓、賓館飯店、綜合樓等二次供水系統的應用場合及生活用水；
2. 低層自來水壓力不能滿足要求的消防用水；
3. 改造建好水池的，可以采用無負壓設備與水池共用的洪水方式，進一步省電節能；
4. 自來水廠的大型給水中間加壓泵站；
5. 工礦企業的生活、生活用水。
6. 各種循環系統。
8. 深井階梯性的供水項目。
9. 不宜修建儲水設備的山區供水。
二、產品概述：
傳統的供水方式離不開蓄水池，蓄水池中的水一般由自來水管網供給，這樣，有壓力的水進入不池后變成了零，造成大量的能源白白浪費。KQGW變頻調速無負壓供水設備，是我公司專業技術人員在氣壓給水設備的基礎上開發一種能直接與自來水管網連接、且對自來水管網不產生任何負作用的成套給水設備。
它可以取代蓄水池，能充分利用自來水管網的壓力直接供水或間接供水，避免了能源的二次浪費和二次污染，大幅度節省了基建投資并縮短了施工工期。KQGW變頻調速無負壓供水設備由智能型變頻控制柜、穩流罐、水泵機組 、議表、閥門及管路、基座等組成，適用于一切需要增高水壓、恒定流量的給水系統。
1、水泵機組：采用高效率不銹鋼沖壓泵，效率高，噪音低，運行可靠。
2、無負壓緩沖罐：儲存市政進水與保壓，與其它設備配套使用從而達到智能化。制作按GB150《鋼制壓力容器》JB2880《鋼制壓力容器技術條件》等規定執行。
3、穩壓補償器（可選）：能夠緩充用水量的波動與消除水錘現象。從而使整個系統更加節能與穩定。
4、真空抑制器：消除管網中的負壓，不影響周邊用水，保護管網與設備，達到市政管網供水的要求。
5、智能控制系統：全自動運行，備高性能變頻調速器，采用先進的微處理器控制技術，通過壓力表與多功能保護器的智能化控制，真正起到了雙重保護，控制更周到，用的更放心（同時也采用了國際領先的高智能化控制模式，用戶可遠距離監控設備的運行狀態）
6、人機界面（可選）：全中文操作界面，方便用戶監測與查看水泵運行及狀態。
壓力表：與智能化控制系統共同自動檢測系統中的負壓。
7、三重保護器：通過壓力表與智能化控制系統達到三重保護與監測。
三、產品用途：
KQPW系列變頻調速無負壓供水設備可作生活供水，也可作消防供水用，可配置任意型號的水泵，當設備用于消防時，宜配備消防專用水泵。
四、產品優點:
1.節能（更省電）
無環境污染，更省電，比一般的供水設備節能30%以上。
2.穩定可靠
采用丹麥格蘭富或南方水泵，低壓電器采用施耐德電器。采用多臺水泵運行，單臺出現故障時不影響正常供水。
3.智能控制
全自動智能運行，無需人員管理，節約成本，省心省力，控制核心采用ABB變頻器和PLC控制。
4.靈活方便
設備小巧，安裝方便，維護方便。
5.環保
采用奧氏體不銹鋼SUS304食品級材質，無二次污染，無需清洗，達到能直接飲用的衛生要求。
6.無水停機功能
當市政自來水管網斷水時，設備自動停機，以保護設備管網。
五、工作原理：
設備投入使用，自來水管網的水進入穩流流罐，罐內空氣從真空消除器排出，待水充滿后，真空消除器自動關閉。當自來水管網壓力能夠滿足用水要求時，系統由旁通止回閥向用水管網直接供水;當自來水管網壓力不能滿足用水要求時，系統壓力信號由遠傳壓力表反饋給變頻控制器，水泵運行，并根據用水量的大小自動調節轉速恒壓供水，若運轉水泵達到工頻轉速時，則啟動另一臺水泵變頻運轉。水泵供水時，若自來水管網的水量大于水泵流量，系統保持正常供水。
用水高峰時，若自來水管網水量小于小泵流量量，穩流罐內的水作為補充水源仍然能正常供水，此時，空氣由真空消除器進入穩流罐，罐內真空遭到破壞，確保了自來水管網不產生負壓，用水高峰過后，系統又恢復到正常供水狀態。
當自來水管網停水，造成穩流罐液位不斷下降，液位探測器將信號反饋給變頻控制器，水泵自動停機，以保護水泵機組。夜間小流量供水且自來水管網壓力不能滿足要求時，氣壓罐可以貯存并釋放能量，避免了水泵頻繁啟動。
六、安裝要求：
1、擰緊地腳螺栓，以免起動時振動對泵性能產生影響。
2、在泵的進、出口管路上安裝調節閥，在泵出口附近安裝壓力表，以控制泵在額定工況內運行，確保泵的正常使用。
3、排出管路如裝逆止閥應裝在閘閥的外面。
4、無負壓給水設備泵的安裝方式分為硬性聯接安裝和柔性聯接安裝。
5、無負壓給水設備安裝前應仔細檢查泵體流產內有無硬質物，以免運行時損壞葉輪和泵體
6、無負壓給水設備安裝時管路理量不允許加在泵上，以免使泵變形，影響正常運行。
七、安裝與調試
1、現場的基礎尺寸應按我公司提供的基礎圖施工，其位置與標高應附合工程設計與水利要求；在二次澆灌水泥漿時，應滿足水平要求，其縱橫水平度應不超過0.1%.
2、設備安裝就位后，應對所有緊固件進行緊固，仔細檢查設備是否有跑、冒水滴現象，避免由于運輸震動而導致漏水問題。
3、電源進線要求為三相五線制，電壓要求AC380，±10%，電源進線端若有漏電保護開關，則漏電電流一定要大于500MA，否則在變頻運行時，用戶空開會跳閘（因為變頻器是一個由多種器件組成的功率元件）。
4、設備通電后，先手動狀態設機，調校各泵的正反轉；如果是反轉則對應換其輸入兩相電源即可，若在變頻時反轉，則將變頻器參數1003改為1或2進行切換（ABB變頻）。
5、在調自動時，應注意三種保護器的對應號碼接線，罐底漏水保護開關正常為：有水斷開，無水閉合狀態，在接線前，用萬用表檢測。
6、設備參數全中文數字化，在設值時，應注意自來水進水低取保護值與變頻器加速時間，休眠時間，定時切泵時間，切泵正負差，出廠時均已設好，若在現場有特別果求時，請咨詢我司技術部。
八、 故障原因及排除方法
故 障 原 因 解決方法
一、故 障:啟動負荷過大
原 因:啟動時未關閉出口閥門
解決方法:關閉閥門重新啟動
二、運行中電流太大
1、泵葉輪與泵殼間隙太小，有摩擦現象
2、泵內吸入雜物
3、軸承磨損
4、流量過大，揚程低
5、泵軸彎曲
6、聯軸器間隙太小
7、電壓太低
1、檢查葉輪間隙，加以修理
2、拆卸并清除雜物
3、更換損壞軸承
4、適當關小出口閥門
5、拆出軸進行調直
6、重新調整間隙
7、接觸器接點接觸不良
三、設備震動
1、螺栓松動
2、軸承磨損或損壞
3、聯軸器不同心
4、泵軸或電機軸不平衡
1、緊固螺栓
2、更換軸承
3、聯軸器找正
4、校直或更換泵軸或電機軸
四、軸承發熱
1、軸承損壞或松動
2、軸承安裝不正確
3、軸承潤滑不良或油質不符
4、軸彎曲或聯軸器不同心
5、葉輪失去平衡
1、更換或調整軸承
2、重新安裝調整間隙
3、清洗軸承重新加油
4、調直泵軸或聯軸器重新找正
5、清洗葉輪平衡孔雜物
五、壓力表有壓力顯示，但出水口沒水
1、管路配置太小，阻力太大
2、水泵是否反轉
3、葉輪進口及流道是否堵塞
1、檢修或改裝了出水管
2、泵電機相線對調
3、對泵內清除雜物
六、流量不足
1、口環磨損，與葉輪間隙過大
2、出口閥門未全開或損壞
3、管網漏水
1、更換口環
2、全開出口閥門或更換
3、檢修或更換供水管
七、水泵不能休眠
1、管網泄漏
2、系統壓力設定值過高
3、水泵無水空轉
4、休眠限值設定過低
1、檢查并消除漏點
2、重新調整設定值
3、檢查水泵進水
4、重新設定休眠限值
