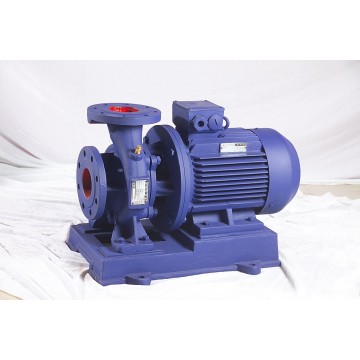

ISW臥式管道泵

ISW、ISWR、ISWH、ISWY、ISWHY、ISWD、ISWRD、ISWHD、ISWYD、ISWHYD型系列臥式管道泵系根據IS型、IR型離心泵之性能參數，參照ISO2858標準，采用國內優秀水力模型優化設計而成，是理想的新一代高效節能臥式泵產品。

產品樣本下載管道離心泵實物圖產品小樣圖

上一個：[ISG立式管道泵] 下一個：[DL立式多級離心泵]

產品詳情

ISW臥式管道泵 主要用途
ISW臥式清水管道離心泵，供輸送清水及物理化學性質類似于清水的其它液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T≤80°C。
  ISWR臥式熱水泵廣泛適用于：冶金、化工、紡織、造紙以及賓館飯店等鍋爐熱水增壓循環輸送及城市采暖系統，ISWR型使用溫度T≤120°C。
  ISWH臥式化工泵，供輸送不含固體顆粒，具有腐蝕性、粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20°C～+120°C。
  ISWB臥式管道油泵，供輸送汽油、煤油、柴油等油類產品或易燃、易爆液體，被輸送介質溫度為-20～+120°C。

ISW臥式管道泵 性能參數

型號	流量Q		揚程 m	效率 %	轉速 r/min	電機功率KW	必需汽蝕余量M	型號	流量		揚程m	效率%	轉速r/min	電機功率KW	必需汽蝕余量M
型號	m3/h	l/s	揚程 m	效率 %	轉速 r/min	電機功率KW	必需汽蝕余量M	型號	m3/h	l/s	揚程m	效率%	轉速r/min	電機功率KW	必需汽蝕余量M
15-80	1.1 1.5 2.0	0.3 0.42 0.55	8.5 8 7	26 34 34	2800	0.18	2.3	40-125(Ⅰ)	8.8 12.516.3	2.44 3.47 4.53	21.2 20 17.8	49 58 57	2900	1.5	2.3
20-110	1.8 2.5 3.3	0.5 0.69 0.91	16 15 13.5	25 34 35	2800	0.37	2.3	40-125(Ⅰ)A	8 11 14.5	2.22 3.47 4.53	17 16 14	47 57 54	2900	1.1	2.3
20-160	1.8 2.5 3.3	0.5 0.69 0.91	33 32 30	19 25 23	2900	1.1	2.3	40-160(Ⅰ)	8.8 12.5 16.3	2.44 3.47 4.58	33 32 30	45 52 51	2900	3.0	2.3
25-110	2.8 4 5.2	0.78 1.11 1.44	16 15 13.5	34 42 41	2900	0.55	2.3	40-160(Ⅰ)A	8.2 11.7 15.2	2.28 3.47 4.53	29 28 26	44 51 50	2900	2.2	2.3
25-125	2.8 4 5.2	0.78 1.11 1.44	20.6 20 18	28 36 35	2900	0.75	2.3	40-160(Ⅰ)B	7.3 10.4 13.5	2.38 2.89 3.75	23 22 20.5	42 49 47	2900	1.5	2.3
25-125A	2.5 3.6 4.6	0.69 1.0 1.28	17 16 14.4	27 35 34	2900	0.55	2.3	40-200 (Ⅰ)	8.8 12.5 16.3	2.44 3.47 4.53	51.2 50 48	38 46 46	2900	5.5	2.3
25-160	2.8 4 5.2	0.78 1.11 1.44	33 32 30	24 32 33	2900	1.5	2.3	40-200(Ⅰ)A	8.3 11.7 15.3	2.31 3.25 4.25	45 44 42	37 45 45	2900	4	2.3
25-160a	2.6 3.7 4.9	0.72 1.03 1.36	29 28 26	22 31 32	2900	1.1	2.3	40-200(Ⅰ)B	7.5 10.6 13.8	2.08 2.94 3.83	37 36 34	35 44 42	2900	3	2.3
32-125	3.5 5 6.5	0.97 1.39 1.8	22 20 18	40 44 42	2900	0.75	2.3	40-250(Ⅰ)	8.8 12.5 16.3	2.44 3.47 4.53	81.2 80 77.5	31 38 40	2900	11	2.3
32-125A	3.1 4.5 5.8	0.86 1.25 1.61	17.6 16 14.4	38 42 40	2900	0.55	2.3	40-250(Ⅰ)A	8.2 11.6 15.2	2.28 3.22 4.22	71 70 68	28 38 39	2900	7.5	2.3
40-100	4.4 6.3 8.3	1.22 1.75 2.31	13.2 12.5 11.3	48 54 53	2900	0.55	2.3	40-250(Ⅰ)B	7.6 10.8 14	2.11 3.0 3.89	61.4 60 58	28 37 37	2900	7.5	2.3
40-100A	3.9 5.6 7.4	1.08 1.56 2.06	10.6 10 9	45 52 50	2900	0.37	2.3	40-250(Ⅰ)C	7.1 10.0 13.1	1.97 2.78 3.64	53.2 52 50.4	26 36 35	2900	5.5	2.3
40-125	4.4 6.3 8.3	1.22 1.75 2.31	21 20 18	41 46 43	2900	1.1	2.3	50-100	8.8 12.5 16.3	2.44 3.47 4.53	13.6 12.5 11.3	55 62 60	2900	1.1	2.3
40-125A	3.9 5.6 7.4	1.08 1.56 2.06	17.6 16 14.4	40 45 41	2900	0.75	2.3	50-100A	8 11 14.5	2.22 3.05 4.03	11 10 9	52 60 56	2900	0.75	2.3
40-160	4.4 6.3 8.3	1.22 1.75 2.31	33 32 30	35 40 40	2900	2.2	2.3	50-125	8.8 12.5 16.3	2.44 3.47 4.53	21.5 20 17.8	49 58 57	2900	1.5	2.3
40-160A	4.1 5.9 7.8	1.44 1.64 2.17	29 28 26.3	34 39 39	2900	1.5	2.3	50-125A	8 11 14.5	2.22 3.05 4.03	17 16 14	47 57 54	2900	1.1	2.3
40-160B	3.8 5.5 7.2	1.06 1.53 2.0	25.5 24 22.5	34 38 37	2900	1.1	2.3	50-160	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	45 52 51	2900	3	2.3
40-200	4.4 6.3 8.3	1.22 1.75 2.31	51 60 59	26 33 32	2900	4	2.3	50-160A	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	44 51 50	2900	2.2	2.3
40-200A	4.1 5.9 7.8	1.14 1.64 2.17	45 44 42	26 31 30	2900	3	2.3	50-160B	7.3 10.4 13.5	2.38 4.89 3.75	23 22 20.5	42 49 47	2900	1.5	2.3
40-200B	3.7 5.3 7.0	1.03 1.47 1.94	38 36 34.5	23 29 27	2900	2.2	2.3	50-200	8.8 12.5 16.3	2.44 3.47 4.53	52 50 48	38 46 46	2900	5.5	2.3
40-250	4.4 6.3 8.3	1.22 1.75 2.31	82 80 74	24 28 28	2900	7.5	2.3	50-200A	8.3 11.7 15.3	2.31 3.25 4.25	45.8 44 42	37 45 45	2900	4	2.3
40-250A	4.1 5.9 7.8	1.14 1.64 2.17	72 70 65	24 28 27	2900	5.5	2.3	50-200B	7.5 10.6 13.8	2.08 2.94 3.83	37 36 34	35 44 42	2900	3	2.3
40-250B	3.8 5.5 7.0	1.06 1.53 1.94	61.5 60 56	23 27 26	2900	4	2.3	50-250	8.8 12.5 16.3	2.44 3.47 4.53	82 80 77.5	29 28 40	2900	11	2.3
40-100(Ⅰ)	8.8 12.516.3	2.44 3.47 4.53	13.2 12.5 11.3	55 62 60	2900	1.1	2.3	50-250A	8.2 11.6 15.2	2.28 3.22 4.22	71.5 70 68	28 38 39	2900	7.5	2.3
40-100(Ⅰ)A	8 11 14.5	2.22 3.47 4.53	10.6 10 9	52 60 56	2900	0.75	2.3	50-250B	7.6 10.8 14	2.11 3.0 3.89	61.4 60 58	28 37 37	2900	7.5	2.3
50-100(Ⅰ)	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 69	2800	1.5	2.5	65-200	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5	2.5
50-100(Ⅰ)A	15.6 22.3 29	4.3 6.19 8.1	11 10 8.4	65 67 68	2800	1.1	2.5	65-200A	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	7.5	2.5
50-125(Ⅰ)	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	60 68 67	2900	3	2.5	65-200B	15.2 21.8 28.3	4.22 6.06 7.86	40 38 34.5	45 55 55	2900	5.5	2.5
50-125(Ⅰ)A	15.5 22.3 29	4.33 6.19 8.1	17 16 13.6	58 66 65	2900	2.2	2.5	65-250	17.5 25 32.5	4.86 6.94 9.03	82 80 76.5	39 50 52	2900	15	2.5
50-160(Ⅰ)	17.5 25 32.5	4.86 6.94 9.03	34.4 32 27.5	54 63 60	2900	4	2.5	65-250A	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	39 50 52	2900	11	2.5
50-160(Ⅰ)A	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24	54 62 59	2900	4	2.5	65-250B	15 21.6 28	4.17 6.0 7.78	61 60 57.4	38 49 54	2900	11	2.5
50-160(Ⅰ)B	15.0 21.6 28	4.17 6.0 7.78	26 24 20.6	49 58 54	2900	3	2.5	65-315	17.5 25 32.5	4.86 6.94 9.03	127 125 122	32 40 44	2900	30	2.5
50-200(Ⅰ)	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5	2.5	65-315A	16.6 23.7 31	4.61 6.58 8.6	115 113 110	32 40 44	2900	22	2.5
50-200(Ⅰ)A	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	7.5	2.5	65-315B	15.7 22.5 29.2	4.36 6.25 8.0	103 101 98	30 39 42	2900	22	2.5
50-200(Ⅰ)B	15.2 21.8 28.3	4.22 6.06 7.86	40 38 34.5	45 55 55	2900	5.5	2.5	65-315C	14.4 20.6 26.8	4.0 5.72 7.44	86 85 83	28 38 40	2900	15	2.5
50-250(Ⅰ)	17.5 25 32.5	4.86 6.94 9.03	82 80 76.5	39 50 52	2900	15	2.5	65-100(Ⅰ)	35 50 65	9.72 13.6 18.1	13.8 12.5 10	67 73 70	2900	3	3.0
50-250(Ⅰ)A	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	39 50 52	2900	11	2.5	65-100(Ⅰ)A	31.3 44.7 58	8.7 12.4 16.1	11 10 8	66 72 69	2900	2.2	3.0
50-250(Ⅰ)B	15 21.5 28	4.17 6.0 7.78	61 60 57.4	38 49 54	2900	11	2.5	65-125(Ⅰ)	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5	3.0
50-315(Ⅰ)	17.5 25 32.5	4.86 6.94 9.03	128 125 122	30 40 44	2900	30	2.5	65-125(Ⅰ)A	31.3 45 58	8.7 12.5 16.1	17.5 16 13.6	66 71 69	2900	4	3.0
50-315(Ⅰ)A	16.6 23.7 31	4.61 6.58 8.6	115 113 110	30 40 44	2900	22	2.5	65-160(Ⅰ)	35 50 65	9.72 13.9 18.1.	35 32 28	63 71 70	2900	7.5	3.0
50-315(Ⅰ)B	15.7 22.5 29.2	4.36 6.25 8.0	103 101 98	30 39 42	2900	22	2.5	65-160(Ⅰ)A	32.7 46.7 61	9.1 13.0 16.9	30.6 28 24	62 70 69	2900	7.5	3.0
50-315(Ⅰ)C	14.4 20.6 26.8	4.0 5.72 7.44	86 85 83	38 48 40	2900	15	2.5	65-160(Ⅰ)B	30.3 43.3 56.3	8.4 12.0 15.6	26 24 21	60 69 67	2900	5.5	3.0
65-100	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 69	2900	1.5	2.5	65-200(Ⅰ)	35 50 65	9.72 13.9 18.1	53.5 50 46	55 67 68	2900	15	3.0
65-100A	15.6 22.3 29	4.3 6.19 8.1	11 10 8.4	65 67 68	2900	1.1	2.5	65-200(Ⅰ)A	32.8 47 61	9.1 13.1 16.9	47 44 40	54 66 67	2900	11	3.0
65-125	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	60 68 67	2900	3	2.5	65-200(Ⅰ)B	30.543.5 56.6	8.5 12.1 15.7	40.6 38 33.4	52 65 65	2900	7.5	3.0
65-125A	15.6 22.3 29	4.33 6.19 8.1	17 16 14.4	58 66 65	2900	2.2	2.5	65-250(Ⅰ)	35 50 65	9.72 13.9 18.1	83 80 72	52 59 60	2900	22	3.0
65-160	17.5 25 32.5	4.86 9.94 9.03	34.4 32 27.5	54 63 60	2900	4	2.5	65-250(Ⅰ)A	32.5 46.7 61	9.0 13.0 16.9	73 70 63	52 65 65	2900	18.5	3.0
65-160A	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24	54 63 59	2900	4	2.5	65-250(Ⅰ)B	30 43.3 56	8.3 12.0 15.6	62 60 54	50 58 58	2900	15	3.0
65-160B	15.0 21.6 28	4.17 6.1 7.78	26 24 20.6	49 58 54	2900	3	2.5
