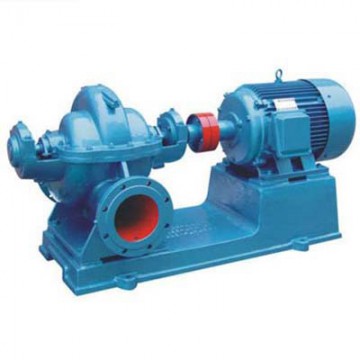

S型水平中開泵

S水平中開泵與其它同類型的泵相比較具有壽命長、效率高、結構合理，運行成本低、安裝及維修方便等特點，是消防、空調、化工、水處理及其它行業的理想用泵。泵體的設計壓力為1．6MPa和2．OMPa。為滿足世界范圍用戶的不同要求，相應的泵體進出口法蘭可按ANSI、PN及IS等標準選取。泵體的進出口法蘭均位于下泵體，這樣可以在不拆卸系統管路的情況下取出轉子，維修方便部分泵體采用雙流道設計，以減少徑向力，從而延長機封和軸承的壽命。葉輪葉輪的水力設計采用了最先進的CFD技術，因此提高了S泵的水力效率。對葉輪進行動平衡，確保S泵的運行平穩。軸軸徑較粗，軸承間距較短，從而減小了軸的撓度，延長了機械密封和軸承的壽命。軸套可以采用多種不同的材料，以防止軸被腐蝕和磨損，軸套可更換。磨損環泵體與葉輪間采用可更換的磨損環，防止泵體和葉輪的磨損，更換方便，維修費用低，同時保證運行間隙和較高的工作效率。既可以使用填料也可以使用機械密封，可以在不拆卸泵蓋的情況下更換密封裝置。軸承獨特的軸承體設計使軸承可采用油脂或稀油潤滑，軸承的設計壽命10萬小時以上，也可使用雙列推力軸承和封閉軸承。材料根據用戶的實際需要，S水平中開泵的材料可為銅、鑄鐵、球鐵、316不銹鋼、416；7銹鋼、雙向鋼、哈氏合金、蒙耐合金，鈦合金及20號合金等材料。安裝方式′ S型泵有兩種安裝方式一水平安裝和立式安裝，立式安裝可以減少占地面積。

產品樣本下載管道離心泵實物圖產品小樣圖

上一個：[LG、LG-B型立式多級離心泵] 下一個：[KQS單級雙吸中開泵]

產品詳情

S型水平中開泵 性能范圍
  流量:112～23292m3/h(0.03～6.5m3/s)
  揚程:8.5～140m
  允許進口壓力:6×105Pa
  泵旋轉方向：
  400S96、600S100、700S92、800S35、800S63、800S67、900S28、1100S29、1200S22、1200S32、1400S40、1400S50、1400S56型泵，從電動機端看為逆時針方向旋轉，即吸入口在左，吐出口在右，其余各種泵均為順時針方向旋轉。軸封采用軟填料密封。

S型水平中開泵 型號意義
  600-吸入口徑(mm)
  S-單級雙吸中開式離心泵
  47-泵設計揚程(m)
  J-泵轉速改變
  A-葉輪經第一次切割

S型水平中開泵 結構說明
S型泵吸入口和吐出口均在泵軸心線下方，與軸線垂直成水平方向，檢修時將泵蓋揭開即可將全部零件拆下，不必拆卸電動機及管路。 S型泵主要由泵體、泵蓋、軸、葉輪、密封環、軸套、軸承部件和密封部件組成。軸的材質為優質碳素結構鋼，其它零部件的材質基本上采用鑄鐵。葉輪、密封環、軸套為易損零件。

S型水平中開泵 性能參數

泵型號 Pump Model	流量 Q Capacity (m3/h)	揚程H Head m	轉速 n Speed (r/min)	功率 (KW) Power		效率 η Efficiency	必需氣蝕余量(NPSH)r (m)	葉輪外徑 D Impeller diameter (mm)	重量泵/底座 Weight pump/base (kg)

				軸 Shaft	電動機 electromotor
				軸 Shaft	電動機 electromotor					150S78	126 160 198	84 78 70	2950	45.3	55	75	3.5	245	158/112
150S78A	112 144 180	67 62 55	33.8	45	72	223	158/95										3.5
150S50	130 160 220	52 50 40	27.3	37	80	3.9	206	147/112
150S50A	116 144 180	44 40 35	21	30	75		185	147/95
150S50B	103 133 160	38 36 32	18.6	22	70			147/80
200S95	183 280 324	103 95 85	91.7	125	79.2	5.3	282	240/-
200S95A	198 270 310	94 87 80	85.3	110	75		270
200S95B	245	72	64.9	75	74		250
200S63	216 280 351	69 63 50	58.3	75	82.7	5.4	235	187/135
200S63A	180 270 324	54.5 46 37.5	45.1	55	75		210	187/124
200S42	216 280 342	48 42 35	38.1	45	842		204	219/180
200S42A	198 270 310	43 36 31	33.1	37	80		193	219/180
250S65	360 485 612	71 65 56	1450	109	132	78.6	3	450	518/-
250S65A	338 468 540	60 54 50		89.4	110	77	3	400	518/-
250S39	360 485 612	42.5 39 32.9		61.5	75	83.6	32	367	400/240
250S39A	324 468 576	35.5 30.5 25		49.3	55	79	32	328	400/233
250S24	360 485 576	27 24 19		36.9	45	85.8	3.5	285	400/233
250S24A	342 414 482	22.2 20.3 17.4		27.6	37	83	3.5	265	370/201
250S14	360 485 576	17.5 14 11		21.5	30	85.8	3.8	245	305/225
250S14A+	320 432 504	13.7 11 8.6		15.8	18.5	82	3.8	214	305/215
300S90	590 790 936	93 90 82		243	300	79.6	4	530	840/-
300S90A	576 756 918	86 78 70		217	260	74		500
300S90B	540 720 900	72 67 57		180	220	73		470
300S58	576 790 972	65 58 50		148	180	84.2	4.4	445	599/-
300S58A	529 720 893	55 49 42		119	160	81		419
300S58B	504 684 835	47.2 43 37		100	132	80		394
300S32	612 790 900	36 32 28		79.2	90	86.8	4.6	348	709/-
300S32A	551 720 810	31 26 24		60.7	75	84	4.6	318	709/-
300S19	612 790 935	22 19 14		47	55	86.8	5.2	290	434/485
300S19A	504 720 829	20 16 13		39.2	45	80	5.2	260	434/490
300S12	612 790 900	14.5 12 10		30.4	37	84.8	5.5	251	413/243
300S12A	522 684 792	11.8108.7		23.9	30	78	5.5	200	413/237
350S75	972 1260 1440	80 75 65		303	356	85.2	5.8	503	1200/-
350S75A	900 1170 1332	70 65 56		247	280	84	5.8	470	1200/-

泵型號 Pump Model	流量 Q Capacity (m3/h)	揚程H Head m	轉速 n Speed (r/min)	功率 (KW) Power		效率 η Efficiency	必需氣蝕余量(NPSH)r (m)	葉輪外徑 D Impeller diameter (mm)	重量泵/底座 Weight pump/base (kg)
				功率 (KW) Power						軸 Shaft	電動機 electromotor
				350S75B	900 1080 1224					軸 Shaft	電動機 electromotor	59 55 47.5	1450	197	220	82	5.8	443	1200/-
				350S44	828 1260 1476					50 44 37	173	220		87.5	6.3	406	11051/-
350S44A	972 1116 1332	41 36 30	131	160	84	370									6.3		11051/-
350S26	864 1260 1440	32 26 22	102	132	87.5	6.7	340	672/-
350S26A	972 1116 1296	26 21.5 16.5	78.8	90	83	6.7	310	672/-
350S16	864 1260 1440	20 16 13.4	64.5	75	85.3	7.1	290	632/-
350S16A	972 1044 1260	16 13.4 10	48.8	55	78	7.1	250	632/-
500S98	864 2020 2340	14 98 79	970	678	800	79.5	6	860	4300/-
500S98A	1620 1872 2170	96 83 67		540	630	78.5		800
500S98B	1500 1746 2020	86 74 59		452	560	78		745
500S59	1400 2020 2340	68 59 47		391	450	83		675	2700/-
500S59A	1620 1872 2170	57 49 39		333	400	75		630
500S59B	1500 1746 2020	46 40 32		257	315	74		585
500S35	1400 2020 2340	40 35 28		219	280	88		530	2300/-
500S35A	1620 1746 2020	31 27 21		151	220	85		498	2300/-
500S22	1400 2020 2340	24.5 22 19.4		144	182	84		460	2000/-
500S22A	1620 1746 2020	20 17 14		104	132	80		410
500S13	1400 2020 2340	15 13 10.4		862	110	83		390
600S75	1620 3170	75		727	800	89	7.5	782	4300/-
600S75A	2880	65		580	630	88		716	4300/-
600S47	3170 3500	56 47 38		465	560	88		626	3800/-
600S32	2500 3170 3960	37 32 20		314	380	88		540	2500/-
600S32A	2520 2880 3600	31.5 27 20		246	280	86		500
600S32B	2304 2628	22		187	240	84		480
600S22	3170	22		216	250	88	7	485
600S22A	2880	18		161	215	87	7	440
800S75	4320 6330 7200	84.5 75 67	730	1405	1600	92	8	990	8300/-
800S48	3600 5070 6200	55 48.5 43	585	752	1000	89	5.2	990	8300/-
800S29	4300 5400 5760	32 29 27	730	472	570	90	8	716	6000/-
800S29A	3960 5000 5400	29 26 23.7	730	393.5	440	90	7	680	6000/-
800S29B	3600 4700 5000	23.7 20 17.5	730	284.5	320	90	6.2	625	6000/-
800S29C	3600 4300 4680	22.3 18.6 17	585	242	280	90	5	716	6000/-
800S29D	3240 4000 4300	18.7 16.5 15	585	200	230	90	4.5	680	6000/-
800S29E	2880 3800 3960	15.6 13 11.5	585	151.2	185	89	4	625	6000/-
