無泄漏：特選機械密封，科學的加工工藝，專業技術的保證，實現了”無泄漏”的追求
        拆裝簡便：剛性聯軸器，花鍵泵軸設計，且重理相比鑄鐵泵減輕約50％，操作性更好
        安裝便捷：進、出水口在同一水平面，對管路要求降低，且管路使用更可靠，穩定性高
        泵房建筑投資更少：在原來立式多級泵的基礎上進行革新，體積小，占地面積小
        避免水質的第二次污染：導流部件、軸等用不銹鋼制造，克服了鑄鐵泵污染嚴重的缺點，保證了水質的質量
        無銹蝕困擾：CDL不銹鋼立式多級管道泵采用不銹鋼套筒，更好的適應各種環境，永不生銹
        壽命更長：不銹鋼板材沖壓、焊接葉輪，重量輕、平衡性好，運行穩定
        維護費用低：采用水潤承設計，運行更可靠，無須潤滑保養
        高效節能：更優水力模型、光滑的過流部件，大大提高了機械效率

不銹鋼立式多級管道泵性能范圍

CDL不銹鋼立式多級管道泵 產品范圍

不銹鋼立式多級管道泵 應用范圍
        CDL/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適應于無腐蝕性液體，CDLF適用于輕度腐        蝕性液體。供水：水廠過濾器與輸送、水廠分區送水、主管增壓、高層建筑增壓。工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。灌溉：農田灌溉、噴灌、滴灌。

不銹鋼立式多級管道泵 運行條件
        介質：稀薄、干凈、非易燃易爆并不含固體顆粒或纖維的液體。
        液體溫度：常溫型-15°C至+70°C。
        熱水型：+70°C至+120°C。
        環境溫度：+40°C。
        海拔：1000m。

泵

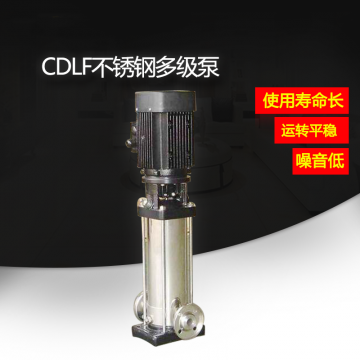

        CDL/CDLF為安裝標準電機的非自吸不銹鋼立式多級泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可規格需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。

不銹鋼立式多級管道泵 電機
        電機為全封閉，風冷式二級標準電機。防護等級：IP55；絕緣等級：F；
        標準電壓：50Hz：1×220-230/240V；3×200-220/346-380V；3×220-240/380-415V；3×380-415V

不銹鋼立式多級管道泵 材料CDL，CDLF2，4

不銹鋼立式多級管道泵 材料CDL，CDLF8,16

不銹鋼立式多級管道泵 材料CDL，CDLF32

不銹鋼立式多級管道泵 進口壓力

不銹鋼立式多級管道泵 工作壓力

不銹鋼立式多級管道泵 性能曲線
        所有曲線都基于3×380～415V，電機在恒速2900rpm的測量值。
        曲線容差符合ISO9906，附錄A。
        測試采用20°C不含空氣的水，運動粘度為1mm2/s。
        泵的使用參照粗曲線的性能范圍，以防流量過小產生過熱和流量過大使用電機過載等。

不銹鋼立式多級管道泵 進口壓力NPSH
        如果泵中的壓力低于輸送液體的蒸汽壓力，可能發生氣蝕，為避免氣蝕，確保泵進口側有一壓力，吸程H [m] 可按下式計算：H＝Pb×10.2－NPSH－Hf－Hv－Hs Pb＝大氣壓力 [bar] (大氣壓力可設定為1bar) 在閉式系中，Pb為系統壓力[bar]
        NPSH＝凈正吸頭[m] (可從NPSH曲線上泵可能的流量處讀取)
        Hf＝入口的管路損失[m] Hv＝蒸汽壓力[m] Hs＝安全余量＝0.5m水頭如計算所得H為正值，泵可在吸程H情況下運行。
        如計算所得H為負值，必須有一進口壓力H的水頭。

不銹鋼立式多級管道泵 性能表

二十二、不銹鋼立式多級管道泵 尺寸和重量
