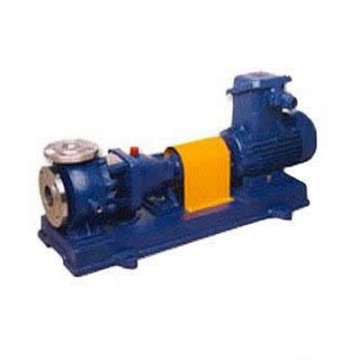

IR型耐腐蝕保溫泵

IR型保溫泵為單級單吸懸臂式離心泵系列，是IH型化工泵的派生產品，主要用于化工、化纖、石油、食品、制藥等行業輸送溶液介質凝固點（或結晶點溫度）高，具有腐蝕性的高溫液體。常溫時泵的設計壓力為1.6Mpa 流量Q=3.4～460m3/h，泵輸送介質溫度不高于250℃ 揚程H=3.6～132m
注：根據用戶需要，我廠還可以生產其它材料的保溫泵。

產品樣本下載化工泵實物圖產品小樣圖

上一個：[GHK化工泵] 下一個：[IHZ直聯式化工泵]

產品詳情

IR型保溫泵為單級單吸懸臂式離心泵系列，是IH型化工泵的派生產品，主要用于化工、化纖、石油、食品、制藥等行業輸送溶液介質凝固點（或結晶點溫度）高，具有腐蝕性的高溫液體。
  常溫時泵的設計壓力為1.6Mpa 流量Q=3.4～460m3/h
  泵輸送介質溫度不高于250℃ 揚程H=3.6～132m
  注：根據用戶需要，我廠還可以生產其它材料的保溫泵。
結構：
  IR型保溫泵系臥式徑向部分后開門結構，檢修時不用拆卸管路。
  有體是軸向吸入，徑向排出中間支承。
  軸承用稀油潤滑，軸承架裝有油位計和水冷裝置。
  泵的保溫蒸氣管路通過法蘭或絲口與外界保溫蒸汽系統聯接。
  泵與電動機連接選用加長便拆式聯軸器。

二、IR型耐腐蝕保溫泵型號意義：
  例如：IR50-32-200(A)
  IR-耐腐蝕保溫泵
  50-吸入口直徑(mm)
  32-排入口直徑(mm)
  200-葉輪名義直徑(mm)
  A-葉輪外徑經第一次切割

三、IR型耐腐蝕保溫泵性能參數：

IR型耐腐蝕保溫泵性能參數表
型號	流量	揚程	轉速	軸功率\|配用功率		效率	必需氣蝕余量
IR50-32-125	12.5	20	2900	1.33	2.2	51	2.0
IR50-32-125	6.3	5	1450	0.19	0.55	45	2.0
IR50-32-160	12.5	32	2900	2.37	3	46	2.0
IR50-32-160	6.3	8	1450	0.34	0.55	40	2.0
IR50-32-200	12.5	50	2900	4.36	5.5	39	2.0
IR50-32-200	6.3	12.5	1450	0.65	1.1	33	2.0
IR50-32-250	12.5	80	2900	8.25	11	33	2.0
IR50-32-250	6.3	20	1450	1.27	2.2	27	2.0
IR65-50-125	25	20	2900	2.2	3	62	2.0
IR65-50-125	12.5	5	1450	0.31	0.55	55	2.0
IR65-50-160	25	32	2900	3.82	5.5	57	2.0
IR65-50-160	12.5	8	1450	0.53	0.75	51	2.0
IR65-40-200	25	50	2900	6.55	11	52	2.0
IR65-40-200	12.5	12.5	1450	0.93	1.5	46	2.0
IR65-40-250	25	80	2900	11.84	15	46	2.0
IR65-40-250	12.5	20	1450	1.75	3	39	2.0
IR65-40-315	25	125	2900	21.8	30	39	2.0
IR65-40-315	12.5	32	1450	3.3	5.5	33	2.0
IR80-65-125	50	20	2900	3.95	5.5	69	3.0
IR80-65-125	25	5	1450	0.53	0.75	64	2.5
IR80-65-160	50	32	2900	6.51	11	67	2.3
IR80-65-160	25	8	1450	0.88	1.5	62	2.3
IR80-50-200	50	50	2900	10.81	15	63	2.5
IR80-50-200	25	12.5	1450	1.49	2.2	57	2.0
IR80-50-250	50	80	2900	20.57	30	53	2.5
IR80-50-250	25	20	1450	2.72	4	50	2.0
IR80-50-315	50	125	2900	34.1	45	50	2.5
IR80-50-315	25	32	1450	4.54	7.5	48	2.5
IR100-80-125	100	20	2900	7.47	11	73	4.2
IR100-80-125	50	5	1450	0.99	1.5	69	3.4
IR100-80-160	100	32	2900	11.9	15	73	4.3
IR100-80-160	50	8	1450	1.58	2.2	69	3.4
IR100-65-200	100	50	2900	18.92	22	72	3.9
IR100-65-200	50	12.5	1450	2.5	3	68	2.5
IR100-65-250	100	80	2900	32.06	37	68	3.6
IR100-65-250	50	20	1450	4.33	5.5	63	2.5
IR100-65-315	100	125	2900	54.94	75	62	3.2
IR100-65-315	50	32	1450	7.52	11	58	2.0
IR125-100-200	200	50	2900	35.39	45	77	5.0
IR125-100-200	100	12.5	1450	4.66	7.5	73	2.9
IR125-100-250	200	80	2900	58.13	75	75	4.5
IR125-100-250	100	20	1450	7.56	11	72	2.3
IR125-100-315	200	125	2900	94.62	110	72	4.5
IR125-100-315	100	32	1450	13.42	22	65	2.5
IR125-100-400	100	50	1450	24.77	30	55	2.5
IR150-125-250	200	20	1450	14.16	18.5	77	2.8
IR150-125-315	200	32	1450	23.25	30	75	2.8
IR150-125-400	200	50	1450	38.93	55	70	2.5
IR200-150-250	400	20	1450	27.59	37	79	2.8
IR200-150-315	400	32	1450	44.15	55	79	3.5
IR200-150-400	400	50	1450	69.87	90	78	3.5
