應用范圍及場所:

    適用于各種場合如住宅、賓館、辦公大樓、商業大樓工廠、醫院等處的消防給水。

 內部結構圖：

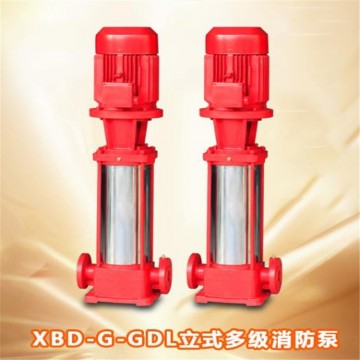

水泵結構為立式，多段式，進出口法蘭在同一直線上，外筒為不銹鋼筒。

軸封采用機械密封配置。

泵由電動機驅動，從電機端看，泵為順時針旋轉。

泵出口有排氣閥，可以保證泵內氣體有完全排干盡。

  安裝

1.安裝時管路重量應有獨立的支撐，不應由泵承受，否則易損壞水泵。

2.泵與電機是整體結構，出廠時已由廠家校正，安裝時無需調整，因此安裝十分方便。

3.安裝必須擰緊地腳螺柱，且每隔一定時段應對泵進行檢查，防止其松動，以免水泵起動時發生振動而影響泵的性能。

4.安裝水泵前應仔細檢查泵流道內有無水泵運行的硬物（如石塊、鐵砂等），以免水泵運行時損壞過流部件。

5.為了維修方便及安全使用，在泵的進出口管路上安裝一只調節閥及在泵進口附近安裝一只壓力表，對于高揚程泵，為防止水錘，還應在泵出口閘閥前安裝一只止回閥以應付突然斷電等失去動力事故從而確保水泵在工況下運行，延長水泵的使用壽命。

6.泵用于有吸程場合，應裝有底閥，并且進口管不要有太多的彎頭，同時不要有漏水、漏氣現象，以免影響水泵的吸入性能。

7.為了不使雜質進入泵內而堵塞流道，應在泵進口前安裝過濾器。

8.安裝管路前轉動水泵的轉子部件，應該沒有摩擦聲或者卡死現象，否則應將拆開檢查原因。

 起動與停車

起動前準備

1、用手撥轉電機，葉輪應無卡磨現象，轉動靈活。

2、打開進口閥門，打開排氣閥使液體充滿整個泵腔，然后關閉排氣閥。

3、如輸送熱液體時，起動前應預熱，升溫速度為50℃/h，泵的預熱是用所輸送液體不斷循環來達到，以使各部位受熱均勻。

4、應先用手盤動幾圈以使?jié)櫥M(jìn)入機械密封端面。

5、點動電機，確定轉向是否正確。

起動與運行

1、全開進口閥門，關閉葉出管路閥門。

2、接通電源，當泵達到正常轉速后，再逐漸打開吐出管路上的閥門，并調節到所需工況。

3、注意觀察儀表讀數，檢查軸封泄漏情況，正常時機械密封泄漏為3滴/分，檢查電機、軸承處溫升70≤℃，如果發現異常情況，應及時處理。

停車

1、逐漸關閉吐出管路閥門，切斷電源。

2、關閉進口閥門。

3、如環境溫度低于0℃，應將泵內液體放盡，以免凍裂水泵。

4、如長期停用，應將泵拆卸清洗，包裝保管。

XBD(Ⅰ)型管道消防泵 性能參數
