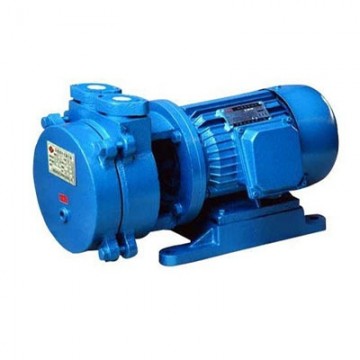

SK水環式真空泵

SK系列水環式真空泵及壓縮機是用來抽吸或壓縮空氣和其他無腐蝕性，不溶于水，不含有固體顆粒的氣體，以便在密閉容器中形成真空和壓力。吸入氣體允許混有少量液體。SK水環式真空泵及壓縮機被廣泛應用于機械、石油化工、制藥、食品、制糖工業及電子領域。由于在工作過程中，氣體的壓縮過程理等溫的，所以在壓縮和抽吸易爆炸氣體時，不易發生危險，所以SK系列水環式真空泵應用更加廣泛。

產品樣本下載真空泵實物圖產品小樣圖

上一個：[雙級旋片式真空泵] 下一個：[水環懸臂式真空泵]

產品詳情

SK水環式真空泵 工作原理
  SK水環式真空泵葉輪3偏心地安裝在泵體2內，因此當葉輪3旋轉時，水受離心力的作用而在泵體內壁形成一旋轉水環5，水環上部內表面與輪轂相切沿箭頭方向旋轉，在前半轉過程中，水環內表面逐漸與輪轂脫離，因此在葉輪葉片間與水環形成封閉空間，隨著葉輪的旋轉，該空間逐漸擴大，空間氣體壓力降低，氣體被吸入空間；在后半轉過程中，水環內表面漸漸與輪轂靠近，葉片間的空間逐漸縮小，空間氣體壓力升高，高于排氣口壓力時，葉片間的氣體被排出。如此葉輪每轉動一周，葉片間的空間吸排一次，許多空間不停地工作，泵就連續不斷地抽吸或壓送氣體。
  由于在工作過程中，做功產生熱量，會使工作水環發熱，同時一部分水和氣體一起被排走，因此，在工作過程中，必須不斷地給SK水環式真空泵供水，以冷卻和補充泵內消耗的水，滿足泵的工作要求。
  當SK水環式真空泵排出的氣體不再利用時，在泵排氣一端接有汽水分離器（可自己制作以水箱代替），廢水和所帶的部分水排入汽水分離器后，汽水分離，氣體由排氣管排出，留下的水經回水管供至泵內繼續使用。隨著工作時間的延長，工作水溫度會不斷地升高，這時需從汽水分離器的供水處供給一定的冷水（自來水），以降低工作水的溫度，保證泵能達到所要求的技術要求和性能指標。
  當SK水環式真空泵作為壓縮機使用時，泵排氣口接有汽水分離器，氣水混合物進入汽水分離器后自動分離，氣體由排氣管輸送到所需系統而工作水經過自動溢于開關放出，壓縮氣體時，工作水極易發熱，水由泵出口排除，溫度會變得較高，因此在汽水分離器的底部，要不斷地供給冷水，以補充被放走的熱水，同時起冷卻作用，使工作水溫度不致過高，從而保證壓縮機性能，達到技術指標，滿足工藝要求。

SK水環式真空泵 性能參數

型號	抽氣量(m3/min)		真空泵極限壓力		電機功率(kW)		泵轉事(轉/分)(r/min)	壓縮機(MPa)	口徑(mm)
型號	MAX	吸入壓力為-0.041MPa Max(-450mmHg)	mmHg	MPa	真空泵	壓縮機	泵轉事(轉/分)(r/min)	壓縮機(MPa)	進	出
SK-1.5	1.5	1.35	-680	-0.091	4	4	1440	0-0.1	70	70
SK-3	3	28	-700	-0.093	5.5	7.5	1440	0-0.1	70	70
SK-6	6	54	-700	-0.093	11	15	1460	0-0.1	80	80
SK-9	9	8.1	-700	-0.093	15	22	970	0-0.1	80	80
SK-12	12	10.8	-700	-0.093	18.5	30	970 980	0-0.1	80	80
SK-15	15	13.5	-700	-0.093	30	45	740	0-0.1	80	150
SK-20	20	18	-700	-0.093	37	55	740	0-0.1	150	150
SK-30	30	27	-700	-0.093	55	75	740	0-0.1	150	150
SK-42	42	37.8	-700	-0.093	75	-	590	-	150	150
SK-60	60	54	-700	-0.093	90	-	590	-	250	250
SK-85	85	76.5	-700	-0.093	132	-	490	-	250	250
SK-120	120	108	-700	-0.093	185	-		-	300	250
